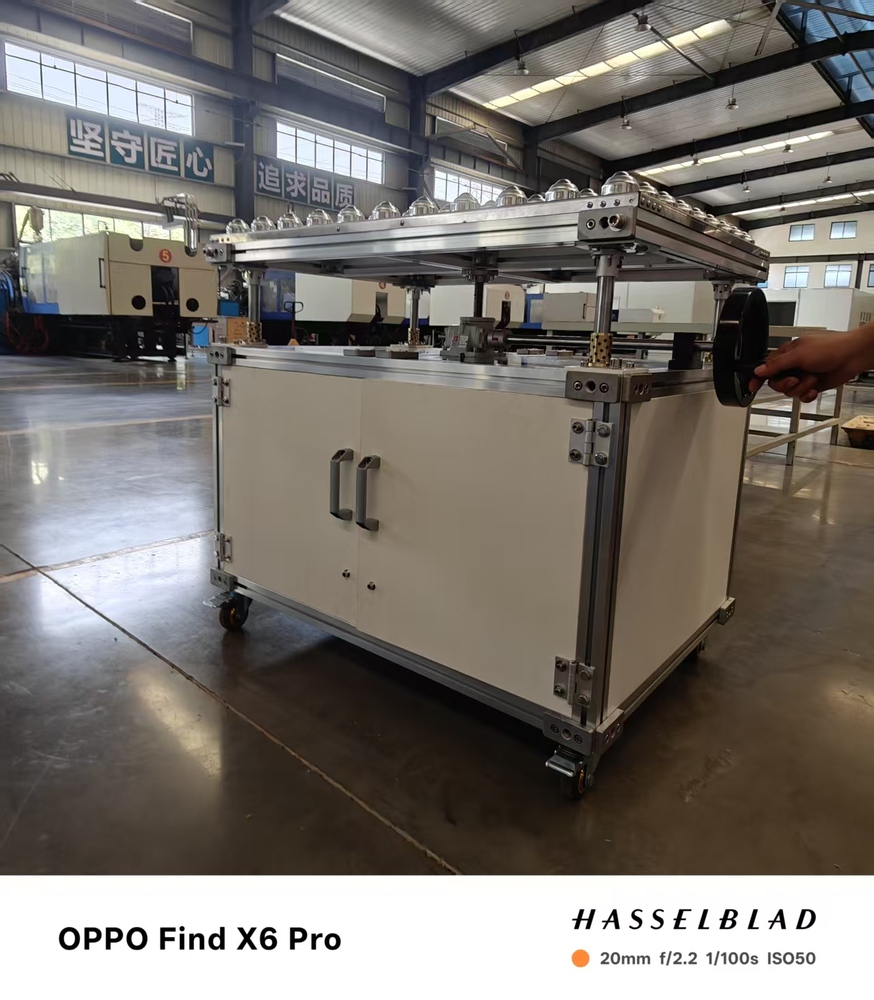

工业铝型材框架承重计算与结构优化的设计要点

工业铝型材框架承重计算与结构优化的设计要点

在工业铝型材框架的设计与搭建中，如何准确评估承重能力、如何通过结构优化提升稳定性，是工程师和采购人员最常面对的问题。选小了，框架变形甚至存在安全隐患；选大了，成本

浪费、自重增加。承重计算与结构优化，是确保铝型材框架既安全又经济的关键。

一、承重计算的核心逻辑：从惯性矩到变形量

铝型材的承重能力并非一个固定的数值，而是由截面形状、壁厚、跨度、连接方式、结构设计等多个因素共同决定的动态参数。

截面惯性矩是衡量型材抵抗弯曲变形能力的核心几何参数，它反映了截面面积围绕中性轴的分布规律。通俗地说，在同等截面积下，材料分布越远离中心轴，惯性矩越大，抗弯能力越强

。常见的工字型、方管或T型槽型材，其抗弯性能优于同截面积的实心或薄壁型材。因此，判断型材承重不能只看外框大小，而应关注厂家提供的技术参数表中的惯性矩数值。

在具体计算中，弯曲应力和挠度是两个核心指标。弯曲应力公式为σ = M·c / I，其中M为弯矩，c为型材边缘到中性轴的距离，I为截面惯性矩。计算所得的弯曲应力需小于型材的许用应

力，才能满足承重要求。挠度（变形量）的计算则根据不同的支撑方式有所区别。对于一端固定的悬臂梁，挠度公式为δ = F·L³ /（3·E·I）；对于两端简支，公式为δ = F·L³ /（192·E·I）

；对于两端固定，公式为δ = F·L³ /（384·E·I）。其中F为载荷，L为型材长度，E为铝的弹性模量（约69GPa）。对于细长型材受压的场景，还需考虑屈曲失稳风险，采用欧拉公式计算屈

曲临界载荷。

在实际工程中，常用的一种快速判断方法是：计算型材的挠曲量，若得出的挠曲量小于型材长度的千分之一，则说明该型材在该载荷下刚性充足。对于更复杂的受力结构，可以借助有限

元分析软件（如ANSYS、SolidWorks Simulation）进行参数化建模与多工况模拟，直观显示应力分布与变形量。部分铝型材厂商也提供在线计算器或Excel选型工具，输入型材的惯性矩

、弹性模量、支撑条件和载荷，即可快速匹配型号并输出安全载荷。

二、结构优化：用设计提升承重效率

同样的型材，通过合理的结构设计，承重能力可以成倍提升。

增加立柱数量是最直接的方法。通过增加立柱数量分散载荷，可以降低单点应力集中，提升框架稳定性。大型自动化设备框架采用六根立柱替代传统四根，承载能力可提升百分之四十。

优化截面设计同样效果显著。选用高惯性矩截面，如用欧标4080型材替代4040，或设计空腹桁架结构（横梁内置横向加强筋加斜撑），惯性矩可提升二点三倍，相同载荷下挠度减少百分

之四十五。在长跨距区域（超过一点五米），采用三角形桁架或交叉斜撑结构，抗扭能力显著提升，比实心支撑节省百分之四十材料。

合理布置斜撑是提升框架抗扭性与刚性的标准方法。三角形结构是稳定的，在长方形框架内部增加斜撑，可以有效地将框架受到的扭力转化为对支撑杆的压力或拉力，极大增强抗变形能

力。无论哪种斜撑方案，其原理都是利用角码等连接件形成加强筋作用，使结构比单纯的侧面螺丝连接更加稳固。

双排立柱或X型斜撑结构可以有效控制跨中挠度，建议挠度控制在跨度的五百分之一以下。某AGV搬运车机架优化中，通过将40乘40型材替换为30乘60截面，重量减少百分之十五的同时

，抗扭刚度提升百分之二十二，最终承重达八百公斤，满足设计要求。

三、安全系数：不可逾越的设计红线

理论计算之外，安全系数是保障框架可靠性的关键。它需覆盖材料缺陷、动态载荷、长期疲劳等因素。对于静载荷（如机架固定支撑），安全系数通常取二到三；对于含振动或冲击的动

载荷，安全系数取三到四；对于精密设备或高频运动等高风险管理场景，安全系数应取四到五。若无法确定具体工况，建议参考ISO 14122或GB/T 3811等标准，结合实测数据验证。

在实际应用中，建议按一点五倍设计载荷设定目标，并确保铝型材的弯曲应力远低于其许用应力（通常160MPa）。静态载荷通常取一点五到二的安全系数，动态载荷需更高。

四、连接方式对承重的影响

连接方式与配件质量是框架稳定性的关键。铝型材框架的稳定性很大程度上依赖于角件、连接板等配件的强度及其与型材的结合紧密性。使用强度不足的连接件，或螺栓未按标准扭矩拧

紧，都会在连接点形成薄弱环节，导致整体结构刚性下降。

内六角螺栓的连接强度最高，高承重框架应优先选用加固角件或连接板。主框架建议采用螺栓加角码双重加固。对于重要连接点，建议使用双螺母或防松螺母，并按照规范扭矩进行紧固

。复合连接方式（如同使用内六角螺栓和角件）可使连接强度提升百分之三十。若框架承重较大，可在关键连接处增加角码或斜撑加固。对于特殊高载荷工况，可采用胶接与机械连接的

复合工艺。

如果铝型材切割端面存在毛刺或垂直度不足，会导致连接面无法完全贴合，留下晃动间隙。此时应使用细齿锉刀或端面铣床修平端面的毛刺与斜口，确保连接面平整贴合。

五、常见问题与解决方案

框架晃动是最常见的问题，通常源于结构设计不合理（跨度过大、支撑不足）、型材壁厚不足、连接不紧固或地面不平等原因。解决方案包括增加立柱刚性、使用外置角码连接、用螺纹

胶增加连接强度、以及通过底部调节螺丝调平地面。

连接点松动通常因螺栓未按标准扭矩拧紧。建议使用扭矩扳手按规范紧固，重要节点使用双螺母或防松螺母。对于已经滑牙的型材槽口，可改用更大规格的螺母或增加垫片补救。

承重不足则往往是在承重要求高的场景选用了轻型或薄壁型材。解决方案是在设计初期合理选型，对关键承重部位采用重型型材或增加加强筋。例如，将6060型材降级为4040型材，通过

增加立柱数量或缩短跨距满足承重要求，材料成本可降低百分之三十到五十。

六、设计流程建议

铝型材框架的承重设计建议分三步走：先用公式估算进行初步选型，再借助有限元分析软件或在线设计工具验证薄弱点，最后根据工况设定合理的安全系数并进行实物负载测试确认。复

杂或高精度的结构，可借助有限元分析软件进行模拟验证，提前发现并优化潜在的结构弱点。
