工业铝型材在洁净室环境中的特殊设计与选型要点

在半导体、生物制药、精密光学等行业，洁净室是生产的核心场所。空气中的微粒数量被严格控制在极低水平——ISO 5级洁净室要求每立方米空气中零点五微米以上颗粒不超过三千五

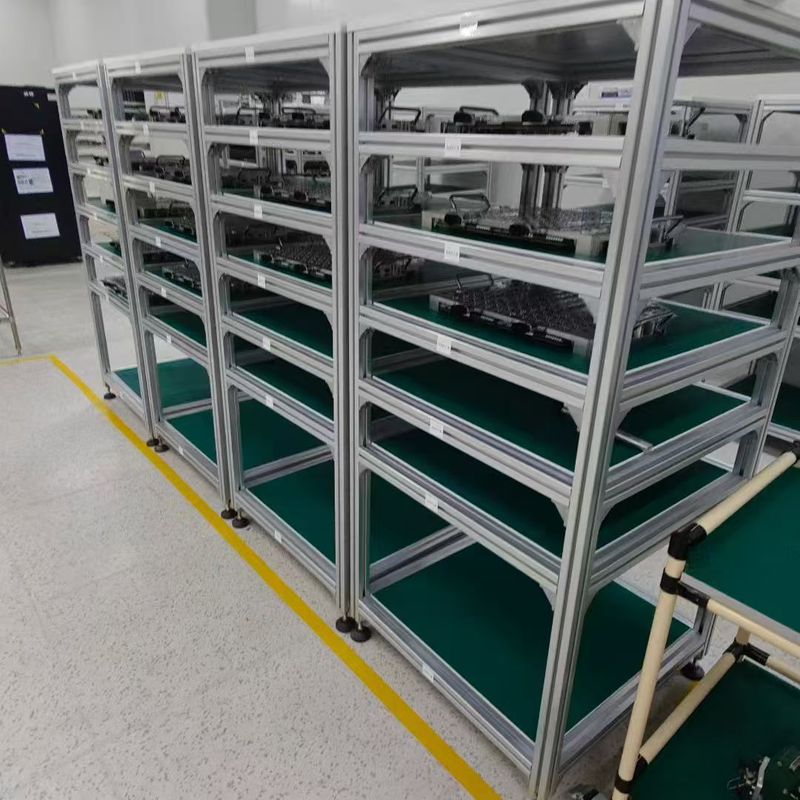

百二十个。在这样的环境中，任何设备都可能是污染源，包括设备本身的框架。工业铝型材因其轻便、耐腐蚀、易加工，被广泛用于洁净室工作台、输送线、设备防护罩、物料架等场景

。但普通工业铝型材并不适合直接用于洁净室，其表面可能脱落微粒、槽口容易藏尘、连接件可能产生碎屑。铝型材具有不易生锈、无挥发物、强度高且轻便的优点，其模块化组装方式

避免了产尘的焊接作业，且表面光滑、无死角，便于清洁和消毒，能满足洁净环境的维护要求。

洁净室对铝型材的三大核心要求

洁净室铝型材必须同时满足三个基本条件。

低发尘是最基础的要求。工作台自身不应成为污染源，所有材料在正常使用和摩擦下不脱落微粒，运动部件需采用低发尘设计。普通工业铝型材表面微观仍有凹凸，容易吸附微粒且不易

清洁。

易清洁同样关键。表面平整、无死角、无螺丝外露、接缝严密，可用无尘布或清洁剂快速擦拭。传统铝型材的T型槽开口朝外，容易积尘且难以擦拭。洁净室铝型材结构应做到无死角、

易清洁，避免沟槽、缝隙等易积尘死角，采用圆角平滑处理，降低清洁难度。

耐消毒是洁净室设备的必备条件。频繁接触酒精、过氧化氢、季铵盐等消毒剂后，表面不腐蚀、不变色、不脱落涂层。

型材选型：从合金到表面处理

洁净室铝型材的选型，核心在于材质和表面处理。

合金方面应选用6063-T5或6061铝合金。6063-T5抗拉强度约160-230MPa，适用于一般承载结构。6061-T6抗拉强度可达260-310MPa，适用于更高强度场景。对于半导体前端工艺等

对金属离子极为敏感的场合，应选用高纯铝或进行封闭处理。

表面处理是洁净室铝型材最关键的环节。普通工业铝型材的阳极氧化膜厚度为八到十二微米，表面微观仍有凹凸。洁净室应用应选用硬质阳极氧化处理，氧化膜厚度不低于十二微米，表

面更加致密光滑，不易划伤，发尘量极低。耐腐蚀性可达ASTM B117标准一千小时盐雾测试。

结构设计：无死角、易清洁

洁净室设备的设计铁律是无死角、易清洁。

槽口处理是结构设计的重点。普通铝型材的T型槽开口朝外，容易积尘且难以擦拭。洁净室应用应采用封闭槽设计，即槽口加装PVC或硅胶密封条，将槽口完全封闭。密封条应选用低发

尘、耐消毒剂、耐老化的材质。对于必须保留开口的槽口，应朝向侧面或下方，避免朝上积尘。

螺栓与连接件同样需要特殊设计。所有外露的螺栓头应采用沉头设计，并加盖塑料帽，防止灰尘积聚。角连接处应使用圆角过渡的内外侧角件，而非直角件，便于擦拭。框架底部距地面

至少一百五十毫米，便于清洁机器人或拖把进入。

防静电设计：GB/T 33555-2025新国标的核心要求

根据新国标GB/T 33555-2025及ANSI/ESD S20.20等国际标准，洁净室铝型材工作台的防静电设计需从四个层面系统构建。

台面材料的静电耗散性能是基础。防静电台面表面电阻需控制在十的六次方到十的九次方欧姆范围内。主流方案包括通体导电型（石墨烯或碳纤维复合材质），从里到外均匀导电，即使

表面划伤仍保持性能，符合新国标对长期稳定性的要求。

接地系统的完整性与实时监测同样关键。工作台接地阻抗应小于一欧姆。新一代洁净室工作台已普遍配备实时接地监测模块，当接地失效时自动报警。

离子风机的集成与平衡控制对于无法通过接地泄放的静电荷不可或缺。新国标对离子风机的离子平衡度和消散时间提出了明确要求，洁净室工作台应预留离子风机安装接口。

不同洁净等级下的铝型材配置要求

不同洁净等级对铝型材框架的要求差异显著。

ISO 3-4级用于光刻、晶圆传送等超高洁净场景。框架应采用超洁型铝型材或不锈钢，配合气浮或磁悬浮传输方案。发尘量极低，振动控制在十二微米每秒以下。

ISO 5级用于芯片封装、精密组装。框架应采用封闭槽口铝型材，配合通体导电台面和实时接地监测。表面电阻控制在十的六次方到十的九次方欧姆，接地电阻小于一欧姆。

ISO 6-7级用于电子装配、测试等场景。可采用标准铝型材配合防静电贴面和接地系统，静电电压控制在一百伏以下。

ISO 8级用于仓储、一般作业。通用防静电工作台即可满足基本ESD防护要求。

运动部件的低发尘设计

如果洁净室设备包含运动部件，如输送线、抽屉、滑轨，必须考虑运动产生的微粒。

倍速链流水线在洁净室中应用时，应选用低发尘链条，如带密封圈的滚子链。导轨材料应采用自润滑工程塑料（如PEEK、PTFE），避免金属摩擦。驱动电机应封闭在防护罩内，并对外部

进行正压吹扫或负压吸尘。抽屉滑轨应选用全封闭式滚珠滑轨，并在滑轨外部加装防尘罩。

洁净室铝型材框架的安装要点

洁净室铝型材框架的安装，依据GB 50591-2010《洁净室施工及验收规范》，应在洁净室装饰工程完成、室内空间清洁后进行。

安装前，设备应采用双层洁净包装，内层无尘袋加外层纸箱或木箱。安装人员在进入洁净区域前需穿戴洁净服、手套、口罩。

拆包与清洁环节尤为关键。在洁净室入口或缓冲间拆除外包装，用无尘布蘸百分之七十酒精擦拭型材和台面所有表面。禁止在洁净室内拆包，避免包装材料带入微粒。拆包后的废弃物立

即装入密封袋带出洁净室。

组装过程中，所有螺栓先预紧但不锁死，用水平仪检查水平度（偏差不超过每米一毫米），用角尺检查垂直度（对角线偏差不超过每米一毫米）。确认方正后从下到上逐次锁紧螺栓。所

有安装产生的碎屑、包装材料立即清理，不得在洁净室内留存。模块化设计便于拆装维护，减少清洁过程中的二次污染。

表面处理与清洁适配性

洁净室设备需要频繁清洁和消毒。铝型材表面必须耐受常用的清洁剂，如百分之七十五酒精、异丙醇、过氧化氢、季铵盐类消毒剂。

普通阳极氧化膜在长期接触酒精后会变色、粉化。硬质阳极氧化的耐化学性更强。阳极氧化膜厚度不低于十二微米的型材，耐腐蚀性可达ASTM B117标准一千小时盐雾测试。

洁净室铝型材框架的验收标准

洁净室铝型材框架安装完成后，需按以下标准逐项验收。

外观检查方面，型材表面无划伤、无锈蚀、密封条完整、螺栓盖帽齐全。水平度用水平仪检测，偏差不超过每米一毫米。接地电阻用万用表测量，应小于一欧姆。台面表面电阻用表面电

阻测试仪测量，四角加中心共五点，应在十的六次方到十的九次方欧姆范围内。表面洁净度用粒子计数器在台面表面上方十厘米处采样，应符合车间洁净等级要求。

验收合格后应整理相关文档并存档，包括设备基本信息、安装检查记录表、各项检测数据、验收人员签字确认单。

结语

洁净室铝型材框架不是普通的工业结构，而是洁净环境中的关键设备。从6063-T5铝合金的选型，到硬质阳极氧化的表面处理；从封闭槽口的无死角设计，到通体导电台面的防静电性能

；从低发尘运动部件的选配，到规范严谨的安装验收——每一个细节都决定了铝型材框架能否在ISO 5级洁净室中长期稳定使用。选择符合新国标GB/T 33555-2025要求、具备洁净室专

业设计能力的铝型材供应商，是保障洁净室环境安全与产品质量的关键。
